實驗室凈化系統工程設計規范：
（1） 潔凈廠房設計規范 GB50073-2001
（2）潔凈室施工及驗收規范JG71-90
（3）電子工業潔凈廠房設計規范 GB 50472-2008
（4）醫藥工業潔凈廠房設計規范GB 50457-2008
（5）醫院潔凈手術部建筑技術規范GB50333-2002
（6） <消毒管理辦法>(衛生部1992)
（7）甲方提供的實驗室平面布置圖等有關技術資料和要求；


實驗室凈化系統描述：氣流→初效凈化→空調→中效凈化→風機送風→管道→高效凈化風口→吹入房間→帶走塵埃細菌等顆粒→ 回風百葉窗→初效凈化....（重復以上過程）



 潔凈實驗室|實驗室凈化工程項目的主要控管項目
l   能除去空氣中漂游之微塵粒子
l   能防止微塵粒子之產生
l   溫度和濕度之控制
l   壓力之調節
l   有害氣體之排除
l   結構物與隔間之氣密性
l   靜電之防止
l   電磁干擾預防
l   安全因素之考慮
l   節能之考量

潔凈實驗室空調選型參考流程：
1）凈實驗室空調的選擇需要考慮環境因素


三種常用潔凈實驗室凈化空調系統
1、 直流式凈化空調系統
直流式系統就是不用回風循環系統，也就是直送直排系統，其能耗很大。這種系統一般適用于有致敏性的生產工藝（如青霉素分裝工藝）、實驗動物房、生物安全潔凈室（實驗室）及能形成交叉污染生產工藝。采用這種系統時應考慮余熱的回收。
2、 全循環式凈化空調系統
全循環式系統即無新風供給，也無排風的系統。這種系統無新風負荷，很節能，但室內空氣品質差，壓差不好控制，一般適用于無人操作、值守的潔凈室。
3、 部分循環式凈化空調系統
這是用得最多的系統形式，也就是有部分回風參與循環的系統。在系統中，新風和回風混合經處理送到無塵潔凈室內，回風的一部分用于系統循環，另一部分被排走。該系統壓差易于控制，室內品質較好，能耗介于直流式系統與全循環式系統之間，適用于允許采用回風的生產工藝。


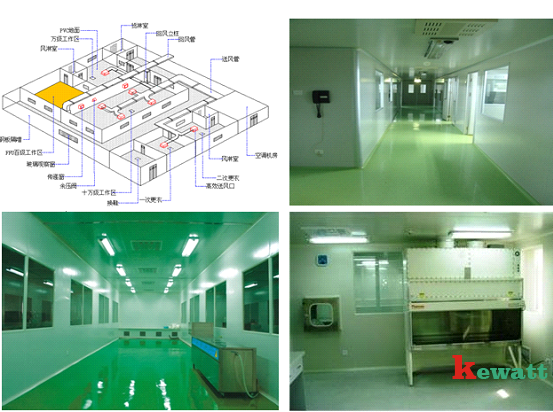

潔凈實驗室建筑布局與設計原理指南
  潔凈室的建筑布局和凈化空調系統有密切關系，凈化空調系統既要服從建筑總體布局，建筑布局也要符合凈化空調系統的原則，才能充分發揮相關功能的作用。凈化空調的設計者不僅要了解建筑布局以考慮系統的布置，而且要給建筑布局提出要求，使其符合潔凈室原理。
 潔凈實驗室位置和環境的選擇   潔凈實驗室在位置選擇方面要遵從潔凈等級的設計要求，應選擇大氣含塵濃度較低，自然環境較好的區域和地段，要遠離落葉和空氣異味的場所，（如河邊、食堂周圍、動力區域等），還要盡量避開振動或噪聲干擾的區域。選擇實驗室周圍的位置、地形、環境時，要與精密設備、精密儀器、儀表等允許環境振動值進行分析權衡。
1.2  潔凈實驗室墻體圍護的標準   潔凈實驗室的污染源一般主要是大氣中含塵、含菌、塵粒和微生物以及實驗人員的發塵、實驗設備和實驗操作過程中的產塵等。因此建筑圍護結構質量和建筑施工方法對保持和提高潔凈實驗室的標準具有重要意義。潔凈實驗室的外圍護結構如門窗、墻板、吊頂板、高效過濾器、電器燈具等方面要充分考慮其保溫、隔熱、防火、防潮、密閉性能好的要求，做到不產塵、無裂痕、可擦洗、耐潮濕，板縫平齊密封，壓縫條平直縫隙小。地面則力求做到耐磨、耐沖擊、耐火、耐侵蝕性好，不易產生靜電，表面不易附著塵粒。
1.3  潔凈實驗室的整體布局設計  潔凈實驗室的平面和空間設計，應將潔凈實驗區和人員凈化、設備材料凈化和其他輔助用房進行分區布置。同時應考慮實驗操作、工藝設備安裝和維修、氣流組織型式、管線布置以及凈化空氣調節系統等各種技術設施的綜合協調效果。實驗室內各種固定技術設施(如送風口、照明器、回風口、各種管線等)的布置，宜首先考慮凈化空氣調節系統的要求。
1.4  對空氣潔凈度等級標準   空氣潔凈度劃分為九個等級，如表1-1所示。
表1-1                 空氣潔凈度等級（GB50073-2001）

空氣潔凈度等級（N）	大于或等于所標粒徑的粒子最大濃度限值（個/每立方米空氣粒子）
	0.1 um	0.2 um	0.3 um	0.5um	1um	5 um
ISO Class 1	10	2
ISO Class 2	100	24	10	4
ISO Class 3	1000	237	102	35	8
ISO Class 4	10000	2370	1020	352	83
ISO Class 5	100000	23700	10200	3520	832	29
ISO Class 6	1000000	237000	102000	35200	8320	293
ISO Class 7				352000	83200	2930
ISO Class 8				3520000	832000	29300
ISO Class 9				35200000	8320000	293000
注：由于涉及測量過程的不確定性，故要求用不超過三個有效的濃度數字來確定等級水平。

 潔凈室空氣潔凈度等級的檢驗，驗收時應以動態條件下測試的塵粒數為依據。對于空氣潔凈度為5級的潔凈室內大于等于5微米塵粒的計算應進行多次采樣。當其多次出現時，方可認為該測試數值是可靠的。
確定潔凈實驗室空氣潔凈度等級時，首先要滿足實驗內容和實驗儀器設施對空氣潔凈度的要求，然后還要根據實驗操作步驟和實驗程序布局綜合考慮各個實驗區域的不同凈化等級要求，從而做到既滿足凈化要求又節約成本支出。
1.5  潔凈實驗室的空氣凈化調節系統  一般情況下,5級、6級潔凈區控制溫度為20℃～24℃,相對濕度為45%～65%;7級、大于7級潔凈區控制溫度為18℃～28℃,相對濕度為50%～65%。對潔凈室溫、濕度無特殊要求時,溫度應控制在18℃～26℃,相對濕度控制在45%～65%。此外，空氣氣流速度、送風量和新風量要符合凈化室實驗設施和人員的要求。因為凈化實驗室是一個相對獨立密閉的空間，在保持溫度、濕度、空氣流速流量的同時，還要采取措施補償室內排風和保持室內正壓（或負壓）值所需的新鮮空氣量。隨著潔凈度要求的不斷提高，還需要用到超高效過濾器, 那么要求空氣處理機組也至少要配置初效、中效、亞高效過濾器系統, 這樣對機組的強度要求更高, 對空氣處理機組送風機的壓頭會更大，而對于生物潔凈實驗室，含菌量也是主要控制參數之一，在空氣凈化處理方法上一般應增加過濾器，不僅可以有效的濾去空氣中的塵埃，也可以阻斷細菌和病毒在空調系統中傳播和擴散，特別是高效過濾器，對于大氣中浮游的病毒、細菌的捕捉效率實際上能達到100%，也可采用有效防止過濾器細菌滋生的過濾器。如含抗菌劑INTESEPT的過濾器、二氧化鈦過濾器等，過濾器要定期更換。
2.凈化實驗室對空調通風系統的要求
為了使?jié)崈魧嶒炇沂覂?nèi)保持所需要的溫度、濕度、風速、壓力和潔凈度等參數，最常用的方法是向室內不斷送入一定量經過處理的空氣，以消除潔凈室內外各種熱濕干擾及塵埃污染。為獲得送入潔凈室具有一定狀態的空氣，就需要一整套設備對空氣進行處理，并不斷送入室內，又不斷從室內排出一部分來，這一整套設備就構成了潔凈空調系統。
2.1  空調系統應能夠?qū)崈魧嶒炇业膬艋燃墔?shù)進行綜合控制
潔凈空調系統分為集中式與分散式，集中式潔凈空調系統又稱中央空調，所有空氣處理設備（風機、粗、中、高效過濾器、加熱器、冷卻器、加濕器、除濕器和制冷機組等）都集中在空調機房內，通過輸送管道將精密控制處理后的空氣分配給空氣末端裝置，送到凈化實驗室里，以不同換氣次數和氣流形式來實現潔凈實驗室不同的潔凈級別。
    這種空調系統熱源和冷源集中，對空氣的基本參數的調整易于實現，它處理空氣量大，也便于凈化參數控制，運行可靠，是目前大型集群式凈化實驗室的首選方式。
分散式潔凈室空調系統大多局限于局部實驗室需要凈化處理的情況，把單獨的空調處理系統安置在凈化實驗室或凈化實驗室的不同區域，在出風口通過各類過濾器和凈化裝置如風機過濾單元（FFU）對空氣進行凈化處理，每一個末端處理系統可以單獨對空氣參數進行調節，也可以實現對不同凈化實驗室凈化等級的控制。
2.2  空調通風系統必須使潔凈實驗室維持一定的正壓或負壓
潔凈實驗室中，機械儀器設備潔凈室和一般生物潔凈室都是采用正壓維持, 但對于使用有毒、有害氣體或使用易燃易爆溶劑以及其他有特殊要求的潔凈實驗室則采用負壓控制。潔凈實驗室維持一定的正壓是保證潔凈室不受或少受污染、是維持設計潔凈度等級必不可少地條件之一。即便是負壓潔凈室，它也必須有不低于它潔凈度級別地相鄰房間或套間維持一定的正壓，負壓潔凈室的潔凈度才能得以維持。
    潔凈室正壓值是指門窗全部關閉狀態下，室內靜壓大于室外靜壓的數值。它是通過凈化系統送風量大于回風量和排風量的方法來達到。不同等級的潔凈實驗室以及實驗室內潔凈區與非潔凈區之間的靜壓差，應不小于5Pa，潔凈區與室外的靜壓差，應不小于10 Pa.。此外，潔凈實驗室對于風量，風速等各項指標的技術要求也都非常嚴格，因此，空調系統必須能夠滿足對其參數進行精確的控制。
2.3  空調系統低噪聲低能耗指標是提高凈化實驗室質量的重要因素
凈化實驗室內的噪聲不僅會使實驗人員產生煩惱效應和困倦現象，還會對語言通訊、精密儀器和設備造成干擾，影響工作效率和實驗進展。潔凈實驗室的靜態噪聲來源有很多，但主要的來源還是空調通風系統和局部凈化設備運行噪聲。靜態噪聲的大小與潔凈室氣流流型、換氣次數等因素有關，但關鍵在于凈化空調系統的合理布置及合理的降噪措施。因此低噪聲是凈化實驗室對空調通風系統的必然要求。
多年以來，潔凈空調通風系統的高能耗是潔凈實驗室發展的瓶頸，資料顯示，潔凈實驗室的能耗是一般寫字樓的10倍到30倍，其能耗主要體現在空氣的處理和輸送上，在強調可持續發展的總體思路下，必須采取現實有效的節能降耗措施，逐步淘汰高能耗的落后產品，大力發展和應用體現時代科技水平的新型節能系統。
2.4  對空調通風凈化系統的穩定性和可靠性有相當高的要求
例如生物培養室：是進行微生物培養、組織培養、細胞培養等的用房。要求的環境條件相當嚴苛，包括溫濕度、光照、空氣、水分、酸堿度等及滅菌消毒等措施，這就對空調通風和空氣凈化設施和整套系統提出了更高的要求。即使是對于普通凈化實驗室的要求，例如電子、航天航空、光電子等，對恒溫、恒濕、潔凈、無菌、防振、防輻射、防電磁干擾等也有別于普通舒適性空調系統。另外，還有一些飼養生物實驗所需動物的房間，雖然從嚴格意義上來說不屬于實驗室，但對于實驗有著重要的意義，要有良好的殺菌滅毒功能，就凈化和對空氣環境的處理方面對空調通風和潔凈等級有著許多特殊的指標。
3.潔凈實驗室對空調通風系統的選型
用于潔凈實驗室的空調通風系統有兩類，一類是集中式、一類是分散式。前者適用于集群式、多房間、多要求、多功能的潔凈實驗室，優點是便于管理，遠離噪聲、降低成本。后者適用于規模較小的潔凈實驗室或有著單獨特性要求的實驗室，優點是控制精細、針對性強。
3.1  選型原則一定要滿足凈化要求
在選型實際中，人們往往會根據資金、能耗來選擇空調的類型，忽略了選型的根本是為了滿足需要，滿足凈化標準要求。在選型之前，一定要領會凈化實驗室的用途和實驗內容、實驗儀器設備、實驗對象對空氣參數和環境要求的具體事項，然后有的放矢地提出有針對性的凈化標準，應該考慮的內容要包括：實驗室的面積、樓層高度、實驗室的總高度和凈化實驗室圍護后的高度；希望達到的溫度、相對濕度、風速、靜壓、靜壓差等；實驗室內要求的潔凈等級、噪聲標準、無菌要求等等，綜合考慮這些因素后，提出一個適宜的資金要求，從而確定空調通風系統的具體形式和類型。整體建設潔凈實驗室的過程如圖1-1方框圖所示。
3.2  空調通風系統的選擇既要量力而行又要酌情而動

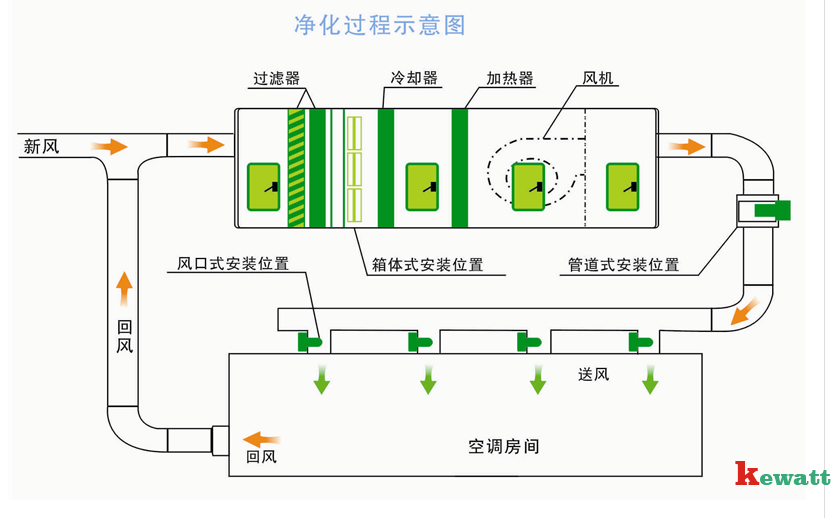

潔凈實驗室之所以潔凈，是因為首先使用特殊的工藝阻隔空氣與使用空間的自由交流，然后借助于人工的方式把空氣處理之后輸送到使用空間，當然這里既要輸送新風也要輸送濁風，所謂濁風就是把使用空間內的空氣輸送給外界經過處理后使之成為潔凈的空氣重新輸送回使用空間。其原理可以用下面的流程圖來簡示：空氣氣流→初效空氣處理→空調→中效空氣處理→風機送風→凈化管道→高效送風口→潔凈室→帶走塵埃→回風夾道→新風、初效空氣處理。
用于潔凈實驗室的空調通風系統主要由空氣處理設備、粗高中效過濾器、空氣輸送設施和局部凈化設備組成，這些設備類型各異、作用不同。


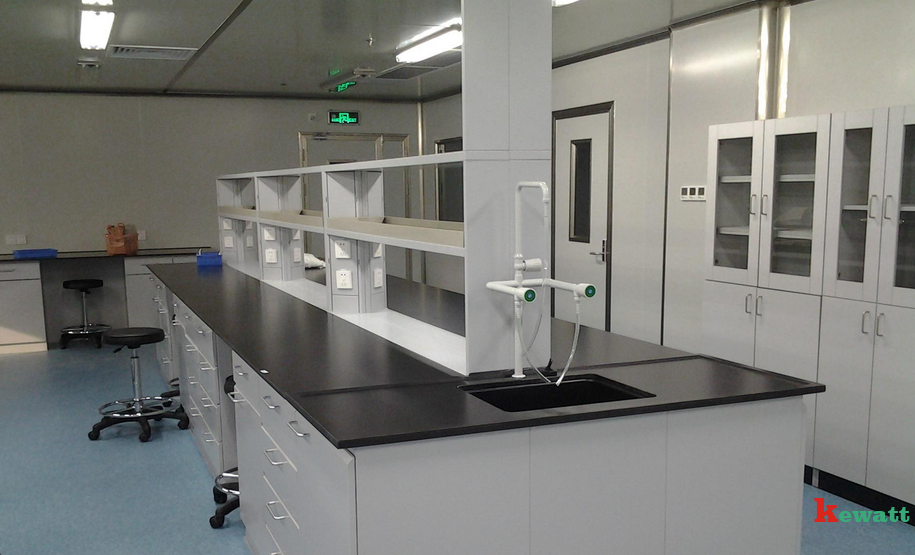

科瓦特對于實驗室廢氣與凈化工程的理解：
  實驗室凈化工程，無菌實驗室工程，實驗室通風系統工程是企業針對一些要求相對較高，實驗樣品對環境相對敏感。或者是空氣質量過差會污染實驗樣品，如生物制品、微生物研究、腦細胞實驗室、干細胞實驗室、血細胞實驗室、動物實驗室、生物安全實驗室、病毒研究實驗室等場合，就會必須要求對實驗室或者實驗室某些區域進行空氣凈化工程系統處理。以使實驗室的基礎設施達到符合實驗要求的標準，實驗才得以安全進行。

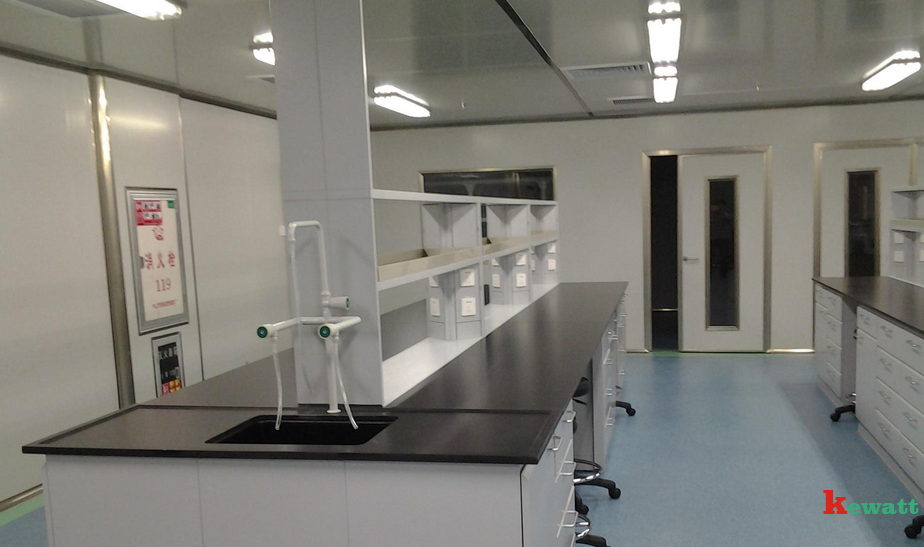

   實驗室凈化工程是除了對實驗樣品的安全起到保護的作用之外，也是為實驗成功與實驗人員的安全保駕護航的重大措施之一。實驗室凈化工程是將實驗室某一區域開辟出來，專門用于建造有空氣潔凈等級的、實驗環境要求相對較高的實驗室或者無菌室。實驗室凈化工程系統與傳統的潔凈室系統其實是大同小異的，只不過實驗室對潔凈室內的壓力、微生物控制及溫濕度控制相對較工業潔凈室要嚴格。常見的實驗室凈化工程裝修材料有夾心彩鋼板、鋼化玻璃、防火板等，潔凈實驗室必須按照《潔凈室施工與驗收標準》采用可以較好的密封并且不產塵的材料進行隔斷、吊頂裝修，潔凈實驗室通風系統一般采用組合式空調機組，其送風系統與各業潔凈室工程不同的地方是，不是所有實驗室都可以設置回風系統的，這需要根據用戶實驗室的用途以及實驗產品而定。類似于生物安全類實驗室就不可以做回風系統，或者說要以全排式潔凈室的做法來施工。
  實驗室凈化工程等級設計也很關鍵，一般的無菌室實驗室潔凈度等級都是萬級，一般普通實驗室則大范圍十萬級~萬級的布局設計。生物安全實驗室、陽性對照實驗室以及微生物培養實驗室則需按照靜態百級的潔凈室標準進行設計、施工。
