實驗室供氣系統：
供氣系統是實驗室的重要組成部分，在設計及安裝實驗室氣路時，應根據場地環境及不同氣體的要求，設計選用合適的管道及氣閥，滿足實驗室對氣體安全及潔凈度的需要。實驗室內所用氣管，必須具備防化、耐用以及不污染其氣體的條件，無油銅管及不銹鋼管是現時實驗室氣路通常采用的物料之一。
實驗室氣體管道工程概述

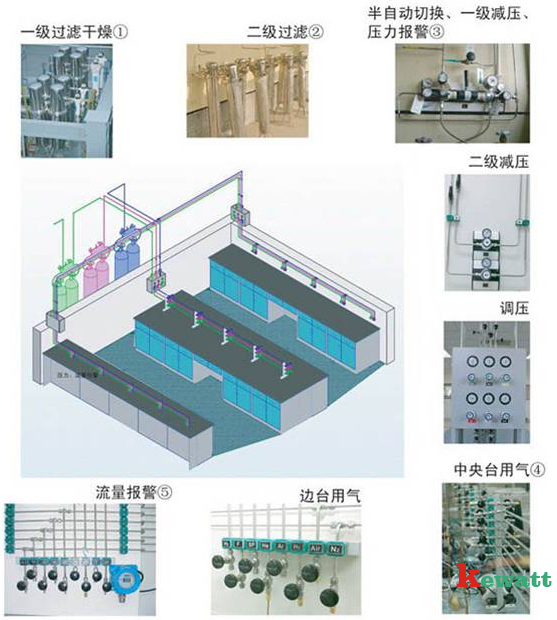

氣體管路：指氣瓶至儀器終端之間連接管線，一般有氣體切換裝置-減壓裝置-閥門-管線-過濾器-報警器-終端箱-調節閥等部分組成，輸送氣體為實驗室儀器（色譜、原子吸收等）用氣、高純氣體，科瓦特在建設和設計實驗室氣路工程有豐富的項目經驗，可以為廣大客戶完成安全 的實驗室氣體輸送設計和建設。

實驗室常用氣體：
精密儀器使用的高純氣體、化學反應實驗使用的實驗氣體（氯氣）及輔助實驗使用的煤氣、壓縮空氣等，氣相色譜、氣質聯用、原子吸收、ICP等精密儀器使用的高純氣體主要有不然氣體（氮?dú)?、二氧化碳）、惰性氣體（氦氣、氬氣）、易燃?xì)怏w（氫氣、乙炔）、助燃?xì)怏w（氧氣）等




實驗室供氣方式
實驗室供氣系統按其供應方式可分為分散供氣與集中供氣。
（1）分散供氣是將氣瓶或氣體發生器分別放在各個儀器分析室，接近儀器用氣點，使用方便，節約用氣，投資少；但由于氣瓶接近實驗人員，安全性欠佳，一般要求采用防爆氣瓶柜，并待報警功能與排風功能。報警器分為可燃性氣體報警器及非可燃性氣體報警器。
（2）集中供氣是將各種實驗分析儀器需要使用的各類氣體鋼瓶，全部放置在實驗室以外獨立的氣瓶間內，進行集中管理，各類氣體從氣瓶間以管道輸送形式，按照不同實驗儀器的用氣要求輸送到每個實驗室不同的實驗儀器上。

實驗室氣瓶供氣系統主要優勢
1.氣瓶集中擺放，方便換瓶等操作；
2.無氣瓶在實驗室內，節省空間，消除危險源；
3.可多臺儀器并聯，降低投資費用；
4.減少氣瓶數量，降低鋼瓶租金；
5.自動切換調壓閥可保證不間斷供氣，確保實驗的連續性。


實驗室集中供氣集技術優勢：
  集中供氣作為氣源配置的一項非常成熟的技術，已經被廣泛應用于半導體等行業的生產和科研。實驗室集中供氣模式的主要特點，優點主要表現在：
（1）充分保證氣體的純度：液氮、液氬蒸發后純度均為99.9995%，可以滿足各類儀器的要求。
（2）徹底解脫了實驗室實驗人員頗繁的氣瓶更換和搬運工作。使實驗室更加美觀、整潔、安全衛生。壓縮空氣管道供應方式徹底消除了原來實驗室內小型空氣壓縮機工作噪音對操作人員的影響，使設備出現故障和進行維護的幾率大為減少。
（3）配備手動或自動調壓系統，操作簡單，可確保氣體不斷供應和使用壓力恒定的要求。

集中供氣系統整體設計要求：
實驗室用氣危險而復雜，針對不同實驗室，應對氣體從布局、分類、消防、配電等方面作專門考慮。
  實驗室氣體采用集中供氣方式，由實驗室外專用供氣區域用管路引進。除了潔凈空氣由空氣壓縮系統直接產生外，其余氣體都是采用高壓氣瓶供氣。

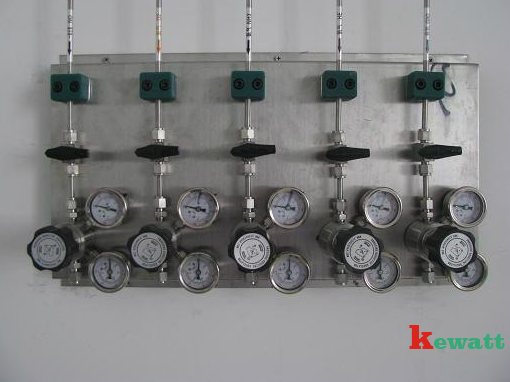

-  每種氣體都要有主供和備供氣瓶，并安裝自動切換面板進行供氣控制，保證不間斷供氣。另外主要的控制閥門和減壓閥門都應安裝在實驗室外。

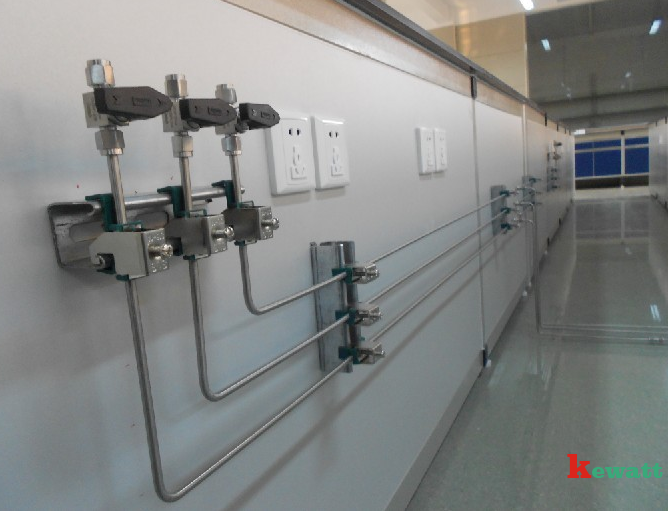

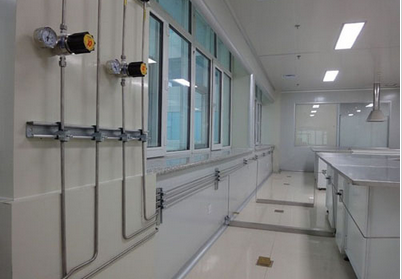

-  實驗室氣體由不銹鋼管（BA級）路輸送，一般每1.5米內必須有支架固定在墻面。在實驗室內所有管路安裝在天花板下方，沿墻進行明設。所有管路標明連接的氣體。氣體管路每隔1.5米的距離，都要有明確標示，同時指示氣體的流向。所有減壓閥都需要連接一條通出氣體存儲區排氣管路。易燃、氧化氣體排氣管路不能并在一起。
所有設計和施工必須符合相關的規范和要求，如：
 《科學實驗室建筑設計規范》-JGJ 91-93
 《氫氣使用安全技術規程》-GB 4962-1985
《現場設備、工業管道焊接工程施工及驗收規范》-GB50236-1998



實驗室氣路工程：實驗室集中供氣系統方案

   實驗室集中供氣系統涉及氣體管道的涉及、材質選擇、工程安裝和驗收等方面的工作，是一項專業性較強的工作，由于實驗室通常配備許多精密大型儀器設備，如果工程材質不合格、施工工藝不精密，使用過程中可能會產生泄露，引入雜志降低高純度氣體純度，直接導致儀器設備無法正常使用，因此必須由氣體管道安裝的專業公司來進行設計和施工。

   集中供氣系統安裝設備要求：
-不銹鋼管件在現場安裝時方可啟封，啟封后均要使用5N的高純氣體吹掃后才能接入系統。整個系統安裝完成后，還要再使用5N的高純氫氣進行大流量吹掃，以確保整個系統的潔凈度。
-供氣系統安裝完成后，根據要求進行相關的強度測試、密封測試和穩定性測試。

 實驗室氣路工程：實驗室氣路管道設計規范

實驗室氣路工程：工程驗收標準及方法

實驗室氣路工程：工程安裝規范

氣路管道施工流程：1、施工前準備-2、施工準備-3、樣本制作-4、材料預制-5、現場焊接-6、費焊接連接-7、施工后處理-8、管道的檢查-9、文件的移交
