基因?qū)嶒?yàn)室案例
項目客戶:夏門艾得醫學研究檢驗所
項目名稱:基因?qū)嶒?yàn)室,細胞培育室
項目面積:2535m2(實驗室)加其他5800平方米。
項目地點:福建夏門
建設單位:中山市科瓦特實驗室
建設單位:中山市科瓦特實驗室
項目?jī)?nèi)容:
實驗室裝修工程
實驗室空調與潔凈工程
實驗室通風工程
實驗室供氣系統
實驗室純水系統
實驗室環保系統
實驗室特點:每間都要有緩沖的,負壓通風,凈化等級為萬級,分區四個就可以,每個區域的用具工作服
等,要有不同顏色進行標識,嚴禁混用.
此次工程包括實驗室、會議室、辦公及相關使用的功能需要??偨ㄖ娣e為2535m2,實驗室樓共五層,
上部高度:83.7m ,裙房高度: 17.1m ;

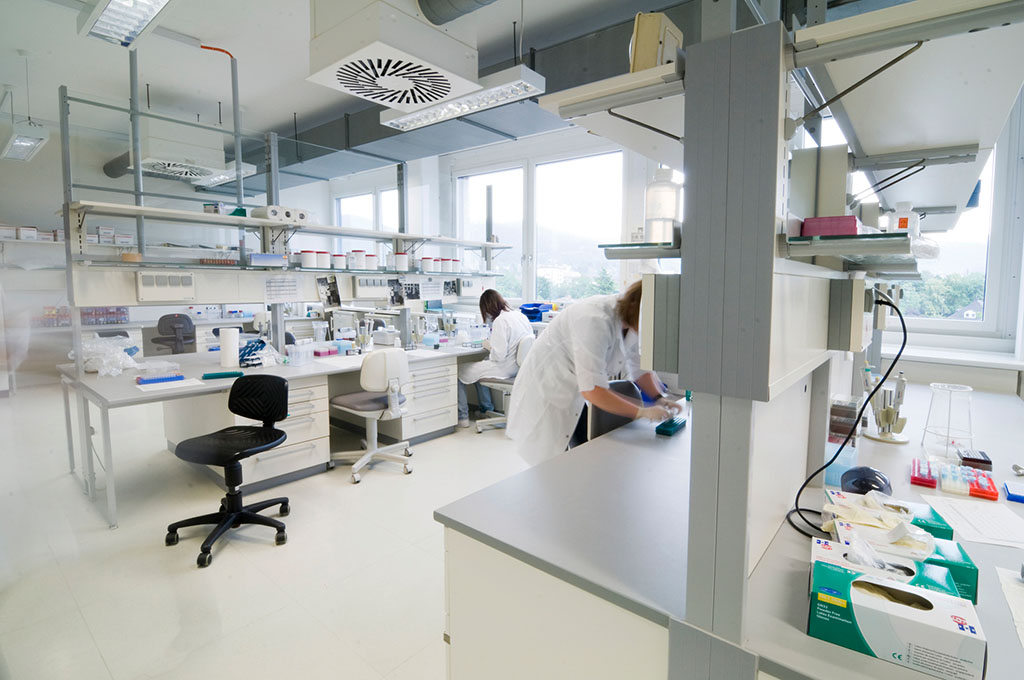

以下為科瓦特實驗室驗收后部分案例現場展示:

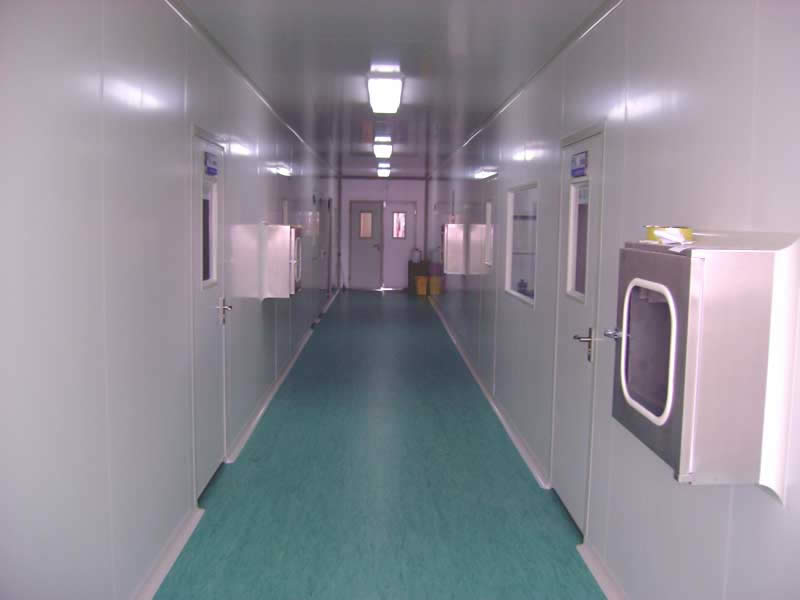

基因?qū)嶒?yàn)室部分細節圖:

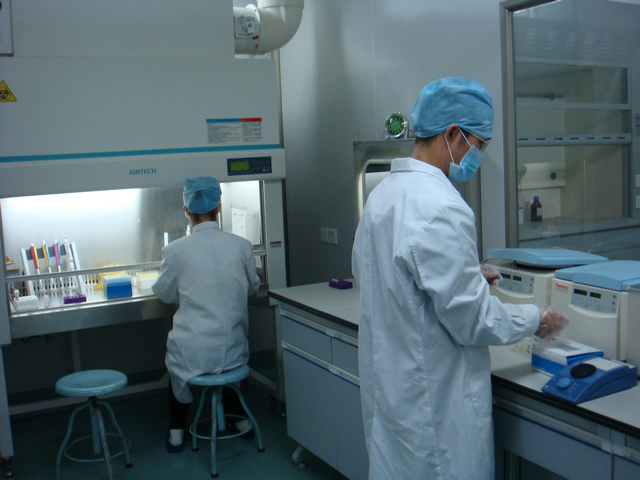

基因?qū)嶒?yàn)室樣品準備區 基因?qū)嶒?yàn)室制備區與傳遞區

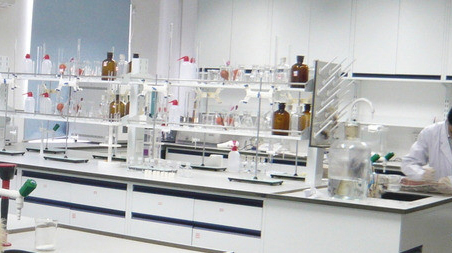

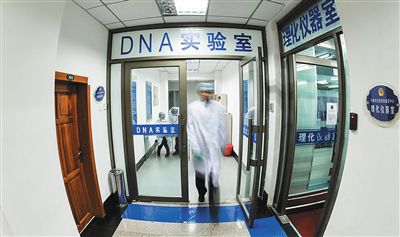

基因?qū)嶒?yàn)室化學試劑區 DNA基因?qū)嶒?yàn)室自動門

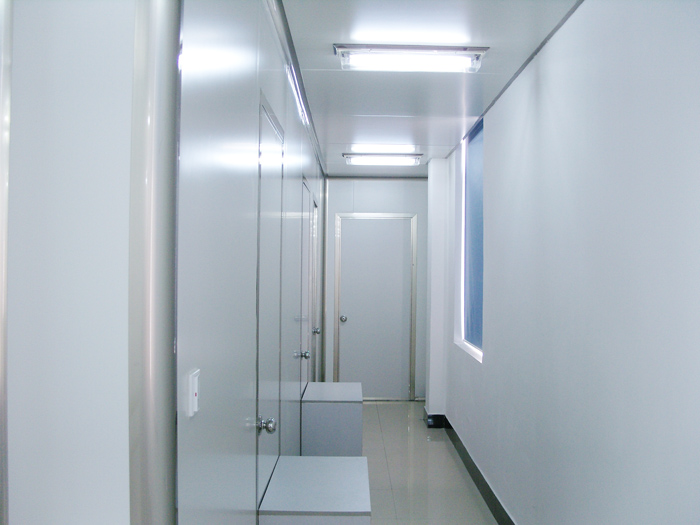

基因?qū)嶒?yàn)室緩沖區 基因?qū)嶒?yàn)室傳遞區

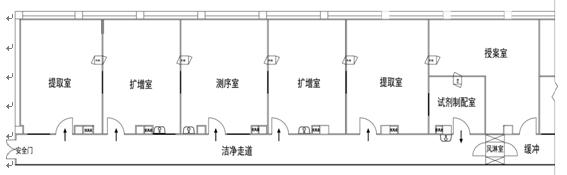

一、 平面設計系統
平面設計我們主要考慮以下幾個方面的因素:
1、疏散、撤離、逃生、順暢、無阻,安全通道;一般實驗室門主要向里開,但如設置有爆炸危險的房間,
房門應朝外開,房門材質選擇壓力玻璃。
2、人體學
(前后左右工作空間),完美的設備與科技工作者操作空間范圍的協調搭配體現了科學化、人性化的規劃設
計。 在做平面設計的時候,首先要考慮的因素是就是“安全”,實驗室是最易發生爆炸、火災、毒氣泄露
等的場所。我們?cè)谧銎矫嬖O(shè)計的時候,應盡量地要保持實驗室的通風流暢、逃生通道暢通。根據 人體工

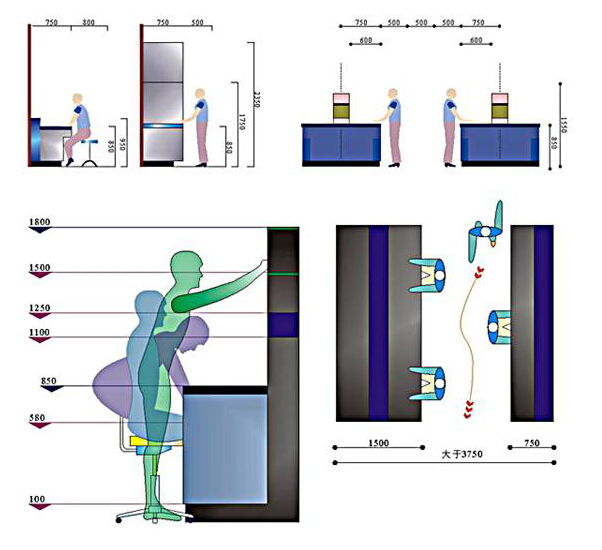

程學的標準。我們做如下的劃分以供參照:(祥見下圖) 實驗臺與實驗臺通道劃分標準(通道間隔用L表示)
L>500mm時,一邊可站人操作; L>800mm時,一邊可坐人操作; L>1200mm時,一邊可坐人,一邊
可站人,中間不可過人; L>1500mm時,兩邊可坐人,中間可過人; L>1800mm時,兩邊可坐人,中間可
過人可過儀器 天平臺、儀器臺不宜離墻太近,離墻400mm為宜。為了在工作發生危險時易于疏散,實驗
臺間的過道應全部通向走廊。另:實驗室建筑層高宜為3.7米-4.0米為宜,凈高宜為2.7米-2.8米,有潔凈度、壓
力梯度、恒溫恒濕等特殊要求的實驗室凈高宜為2.5米-2.7米(不包括吊頂);實驗室走廊凈寬宜為2.5米-3.0
米.普通實驗室雙門寬以1.1米-1.5米(不對稱對開門)為宜,單門寬以0.8米-0.9米為宜。
3、專業學科功能。
實驗室通常按物理學,無機化學,有機合成化學,生物學來分類。根據實驗室內容、用途和規模的不同又各
有自己的特點,比如基礎教學實驗室,按學科專業分,多為較簡單的教學實驗對水電氣風等要求較低,而科
研機構對實驗室通風、供排水、電控及潔凈都要求較高,但實驗室設計的基本原則都是具有共同性的,以有
機化學為例,主要由化學基本實驗室、儀器分析實驗室、潔凈實驗室、電子計算機室、研究室、輔助實驗室
、服務供應室等組成。 化學基本實驗室,主要是進行容量分析、離子測定、氧化還原等實驗,一般設計的裝
備有:實驗臺與洗滌臺;通風柜及管道修檢井;帶試劑架的實驗臺及輔助工作臺,需考慮設在實驗室內的研
究空間或電腦臺,藥品柜、器皿柜、落地安置的儀器設備、急救器等。 儀器分析實驗室,主要設置各種大
型精密分析儀器,同時也包括普通小型分析儀等,一般設計的裝備有:儀器臺、實驗臺、通風柜、天平臺、
電腦臺、氣瓶柜、洗滌臺、器皿柜、藥品柜、急救器、萬向排氣罩、原子吸收罩等。
4、實驗室基本配置:
潔凈實驗室主要是通過人為的手段,應用潔凈技術實現控制室內空氣中塵埃、含菌濃度、溫濕度與壓力、以
達到所要求的潔凈度、溫濕度和氣流速度等環境參數??諝鉂崈舳仁侵笣崈艨諝猸h(huán)境中空氣含塵量程度,空
氣潔凈度的級別以含塵濃度劃分。潔凈度是指每升空氣中所含粒徑≥0.5um的塵粒的總顆粒。我國空氣潔凈
等級標準分為:100級、1000級、10000級、100000級。 標準則劃分為:1級、2級、3級、4級、5級。
潔凈室
潔凈室一般實施兩級隔離,一級隔離通過生物安全柜、負壓隔離器、正壓防護服、手套、眼罩等實現;二級
隔離通過實驗室的建筑、空調凈化和電氣控制系統來實現。但由于凈化空調需要風量小為了安全起見,風量
都按大的估算,一般都要超過規范規定,物別是百級以上,冷熱負荷在要求不是很嚴格的情況可能估算,現
在專門有凈化空調機組,可以直接利用。二級~四級生物安全實驗室應實施兩級隔離。一般實驗室裝備有:超
凈工作臺、生物安全柜、邊臺或不銹鋼操作臺、洗滌臺等。
更多實驗室整體規劃設計方案與案例請聯系科瓦特實驗室。0760-23626816.等,要有不同顏色進行標識,嚴禁混用.
